Vakkarimák
EN1092-1/05, B1, P355NL1

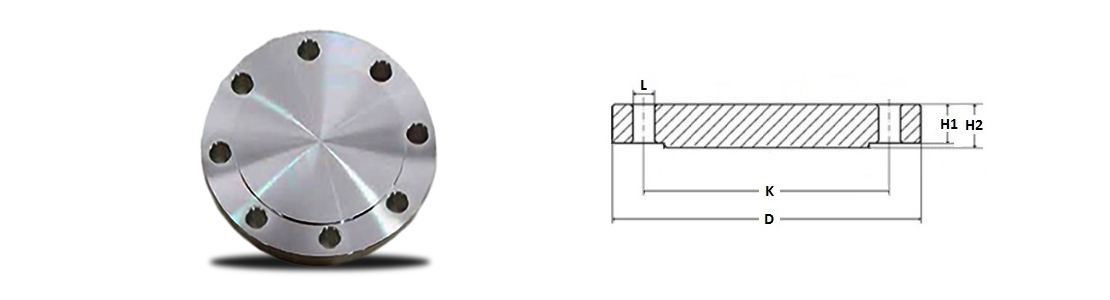

Átmérő Átmérő (d1) (mm) Nyomásfokozat K D H1 H2 L Lyukak
száma
P355NL1
DN15
21,3
PN40 65 95 16 18 14 4
DN20
26,9
PN40 75 105 18 20 14 4
DN25 33,7
PN40 85 115 18 20 14 4
DN32 42,4
PN40 100 140 18 20 18 4
DN40 48,3
PN40 110 150 18 21 18 4
DN50 60,3
PN40 125 165 20 23 18 4
DN65 76,1
PN40 145 185 22 25 18 8
DN80 88,9
PN40 160 200 24 27 18 8
DN100 114,3 PN16 180 220 20 23 18 8
PN40 190 235 24 27 22
DN125 139,7 PN16 210 250 22 25 18 8
PN40 220 270 26 29 26
DN150 168,3 PN16 240 285 22 25 22 8
PN40 250 300 28 31 26
DN200 219,1 PN16 295 340 24 27 22 12
PN40 320 375 36 39 30
DN250 273,0 PN16 355 405 26 29 26 12
PN40 385 450 38 41 33
DN300 323,9 PN16 410 460 28 32 26 12
PN40 450 515 42 46 33 16
